低壓側混合負載如何配置晃電治理方案
——貼近需求才能成為優秀的解決方案
隨著國內化工產業的蓬勃發展，各類新型生產工藝不斷涌現，產品品質的高要求必然對生產環境和生產設備提出了更高的要求，連續可靠供電便是其中重要因素。某化工企業是國內合成氨領域的龍頭，地處長江中下游，雷雨天較多，經常發生晃電現象，晃電雖然持續時間比較短，但對生產的影響卻非常巨大。
- 現場需求
接到客戶方案咨詢后，售前技術小組結合現場配電網的一次、二次圖紙仔細分析了客戶的需求，并提出了兩套組合方案，當與客戶進行二次方案溝通時，了解到由于現場雙電源的容量問題，無擾動快切方案目前無法實施。
于是，技術小組調整思路，著手從低壓負載側配置方案，首先對負載按照工藝性能要求、電壓暫降耐受能力、容量大小進行了分類，其中，煤漿泵和棒磨機的輔機設備通過調速裝置實現主機輸出功率的調節，保證產品工藝性能要求，即使出現很短時間的晃電，輔機設備工作狀態也會發生改變，必然聯動影響主機設備，通過分析確定此兩處輔機為特類敏感設備，配置MSpower DVR低電壓穿越柜，其他統計了22臺直起式電機設備和8臺變頻器起動電機設備為一類敏感設備，允許晃電期間短暫停機，電壓正常后要快速實現自動化重啟，所以配置DCM621KH-C再起式變頻啟動型抗晃儀和DCM621KH-A再起式直接起動型抗晃儀。通過第三次方案溝通，最終確定。
- 現場施工

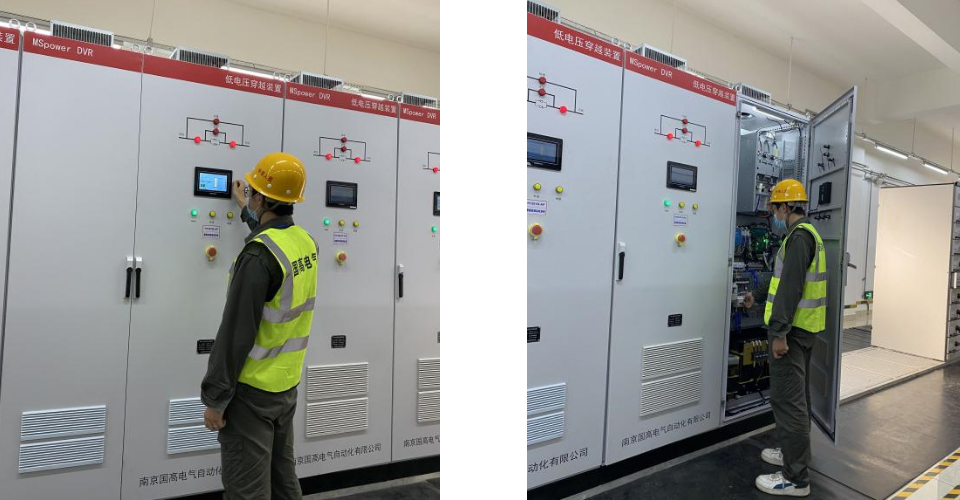

設備安裝后，我司技術進入現場對裝置進行排查、接線，并現場調試，帶載實驗，達到預期效果，雙方驗收后，技術人員對現場使用人員進行了2課時關于使用、維護等內容的培訓。
- 裝置技術特點
MSpower DVR低電壓穿越柜
? 裝置采用全封閉柜體，強弱電嚴格分開，裝置的抗干擾能強。
? 裝置應急旁路式運行，不增加原系統風險。
? 電網工況動態跟蹤，切換延時短。
? 待機功耗低，長時間運行損耗小。
? 具備完善的裝置測試功能，方便了現場的調試和檢測。
? 系統冗余設計，可靠穩定。
? 系統全息記錄，全壽命周期預測。
? 觸摸屏動態顯示，運行維護簡單。
? 關鍵部件多種自檢方式，確保裝置長期穩定可靠。
? 智能風冷系統及主動加熱、除濕系統，確保設備運行工況。
DCM621KH再起式電機抗晃儀
? 起動電機自動待機，手動停車自動放電；
? 磁吸安裝，可靠靈活；
? 接插端子，維護便捷；
? 無沖擊再起，保護電機穩定電網；
? 晃電時間最長達 9S，且易修改；
? 再起動延時可修改，利于分批多電機環境；
? 電壓波動未引起接觸器釋放，不會對抗晃模塊產生影響。
