生產企業受電網擾動困擾，首先考慮的是關鍵負荷保障，往往陷入關鍵負荷應對誤區，如盲目增加UPS、EPS及發電機等，資金投入量大、維護成本較高，也有通過改造備自投裝置，升級DCS再啟動等改造方案，不能從配電網結構整體考慮，對電網電壓擾動的模型識別不清，區內故障和區外故障無法識別，不能從根本上解決電網擾動，當前多數用戶比較集中的困擾有以下幾點：
1、什么樣的電網擾動或電壓暫降具有停機風險？
2、高壓變頻電機在電網擾動或暫降時能否不停機？
3、實際電網波動情況，波動多大不知道？
4、事后分析，事故反演有沒有依據？
南京國高電氣自動化有限公司，針對用戶困惑，嘗試從系統出發，解決關鍵痛點問題。

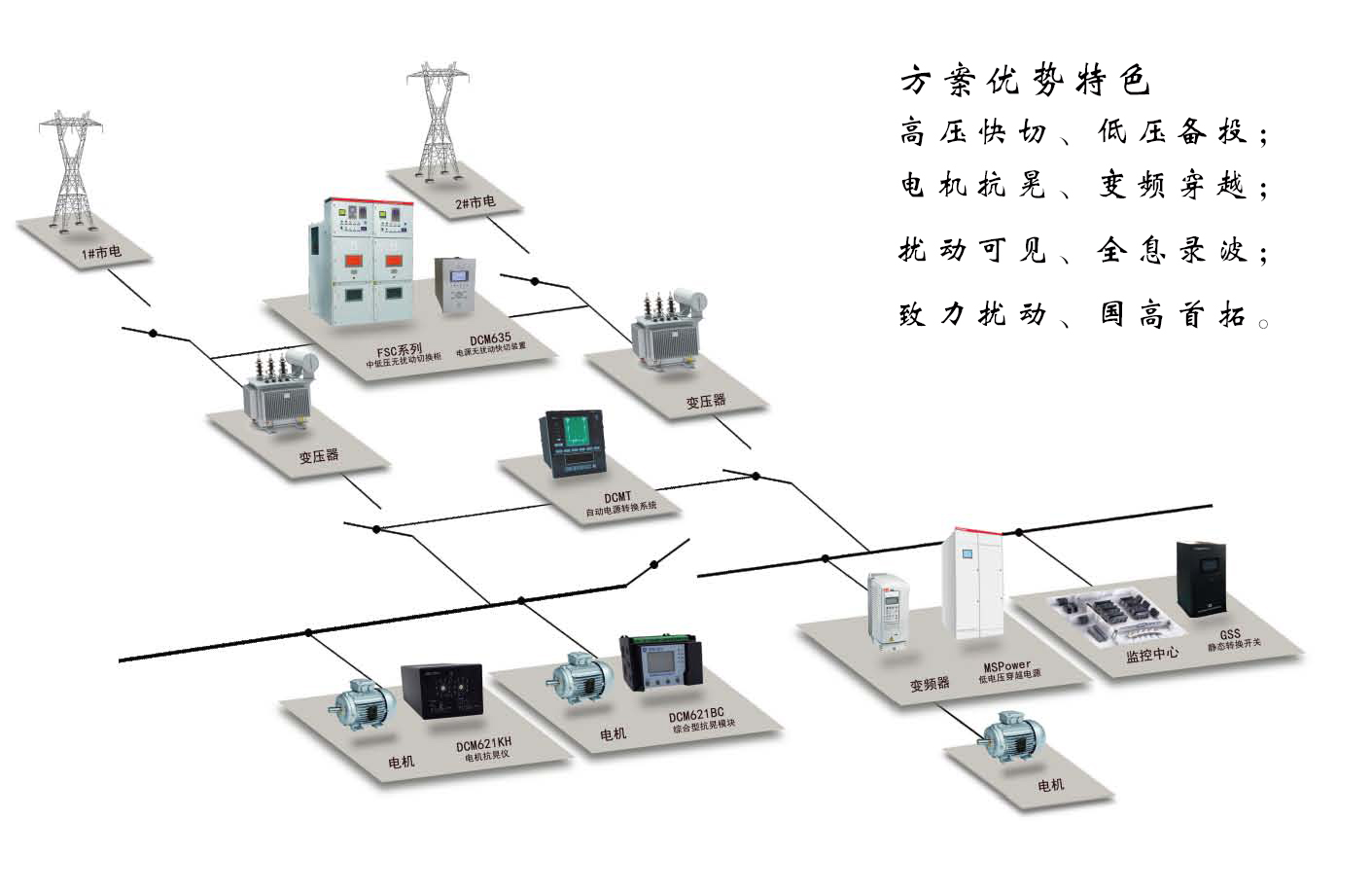

企業配電一般由35KV或10KV進線進行分配和變電，運行中高、低壓系統動態耦合，電壓擾動主要由區外電網引起，現場經驗表明，敏感設備主要有高、低壓變頻器、電機等，80ms的電網擾動足以使敏感設備停機，快速精準的擾動識別非常重要，同時低壓關鍵設備配合高壓切換，低壓穿越和抗晃電系統做后備保障和支撐。
高壓進線側：
配備FSC中低壓無擾動快切柜，通過核心系統DCM635系列無擾動快切裝置以及PBG相控高速真空斷路器，完成最快15ms精準無擾快速切換。
DCM635無擾快切裝置對系統運行狀態高速識別，對電源擾動的模型進行精準判斷，具有一鍵手動倒閘、保護起動、失壓起動、誤跳起動、無流起動、逆功率起動和頻壓異常多種起動方式，采用快切、同期捕獲，殘壓和長延時優先策略切換。具有智能區內外故障，擾動識別及全息錄波功能，同時設有打印接口、串行口和以太網通信端口用于遠程維護和設備管理。
PBG相控高速真空斷路器，采用分相精準分合控制原理及永磁驅動技術機構出力特性接近理想出力特性，機械由于采用合適相位點開合，操作時大幅度減少操作過電壓和合閘涌流，配合DCM635無擾動快速切換裝置完成無擾動快速切換功能，可謂完美！
低壓進線及電機負載：
在低壓進線或聯絡開關裝設總線式DCMT自動切換系統裝置具有 合環操作、一鍵順控功能 ，自動切換完成備用電源投切，為低壓負載提供基礎保障。
關鍵電機負載裝設DCM621KH抗晃電模塊，該系列模塊適用于直接起動、 變頻器、軟起動等 ，通過對電機運行狀態精準識別，晃電發生時自動按照再起時間分批再起動，具有接線簡單，磁吸式安裝方便，長期運行可靠等優點。
DCM621BC綜合型抗晃模塊，兼具控制回路保持和再起動功能，適用于較大型直接起動、變頻器、軟起動回路電機，采用交直交大功率恒流技術，不受接觸器功率限制。該系列模塊內部配有超級電容及充放電系統，正常交流供電晃電直流保持，從根本上解決保持式抗晃電模塊，一旦裝置故障無法起機的問題。產品具有全息故障錄波功能電壓擾動波形、晃電波形自動存儲。同時模塊提供遠程診斷、遠程錄波分析功能，為第三代抗晃電模塊的引領者。
MSPower系列低電壓穿越裝置，采樣快速直流支撐技術，提高一類電動機負載在電網大幅度擾動時低電壓穿越能力，該系列穿越裝置主要配合變頻品使用，通過對變頻器直流母線精準監測和趨勢預判完成自動快速投入具有系統結構簡單直接，運行功耗低，零切換延時投切以及不改變?cè)冾l器功能的綜合優勢。
過程控制回路電源
關鍵負載中SCADA、DCS、SIS等控制系統的控制電源，配備有雙電源輸入，GSS交流靜態切換開關實現兩路電源毫秒級切換， GSS系列采用相位比差技術、快速失壓和大功率半導體控制技術，開關具有手動模式，自動模式，強制模式以及旁路模式，進口大功率模塊結合主動風冷系統讓系統更可靠，工業觸摸屏讓人機界面更友好，多種通信端口讓設備組網互聯更便捷過程控制回路、監控中心、數據中心、云計算中心首選。
