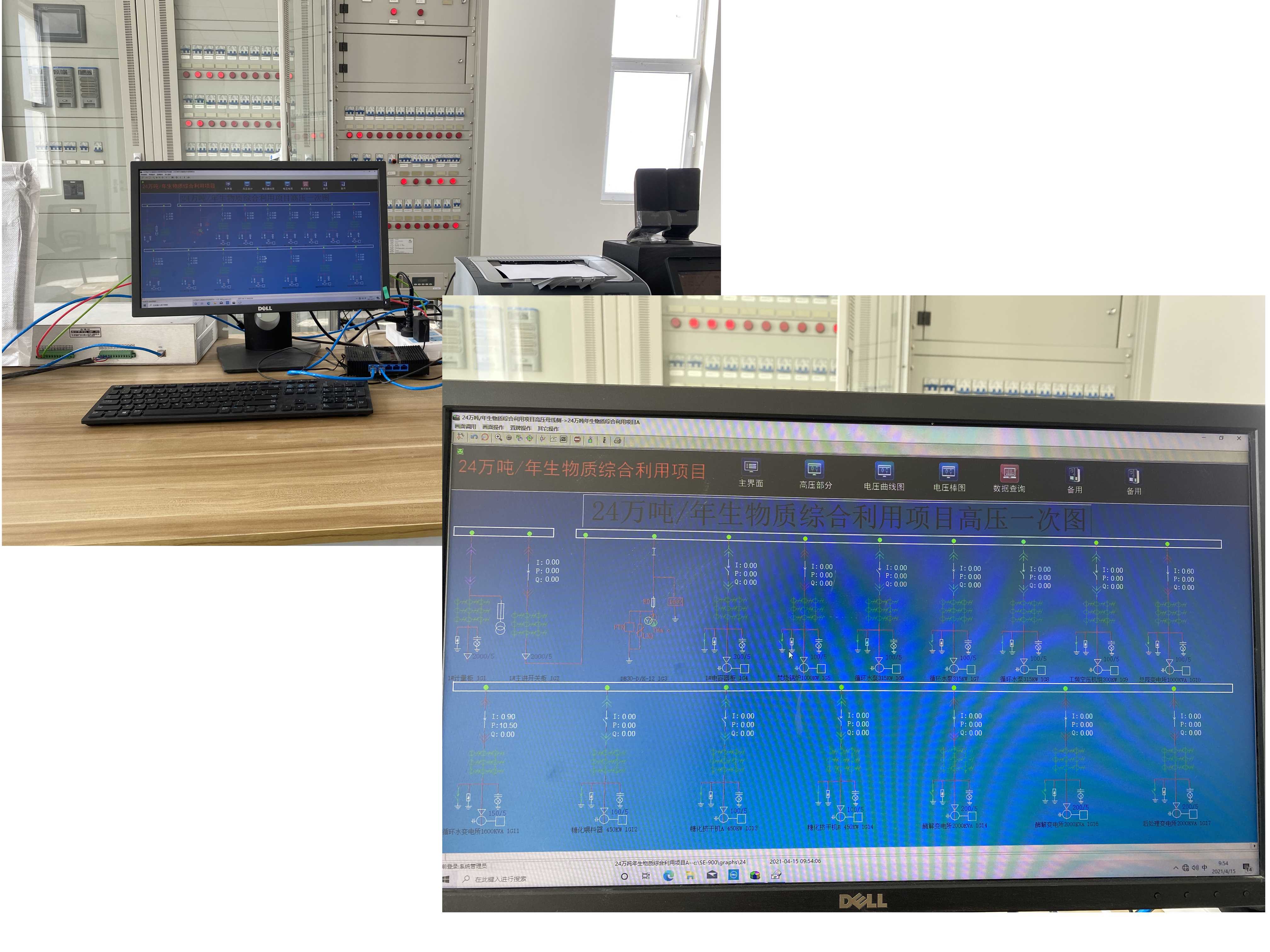

現場效果圖
GMS800
GMS-800分布式電網監控系統是一個功能齊全、使用靈活而且擴展性極強的一個系統。在其設計之初，便以性能可靠、使用方便、功能豐富為宗旨。整個系統由多個運行模塊所組成，按多進程、多任務的設計思想進行設計，在使用和維護上都非常方便。用戶首先需要很好地掌握各個模塊的性能，才能更好地使用及維護系統。

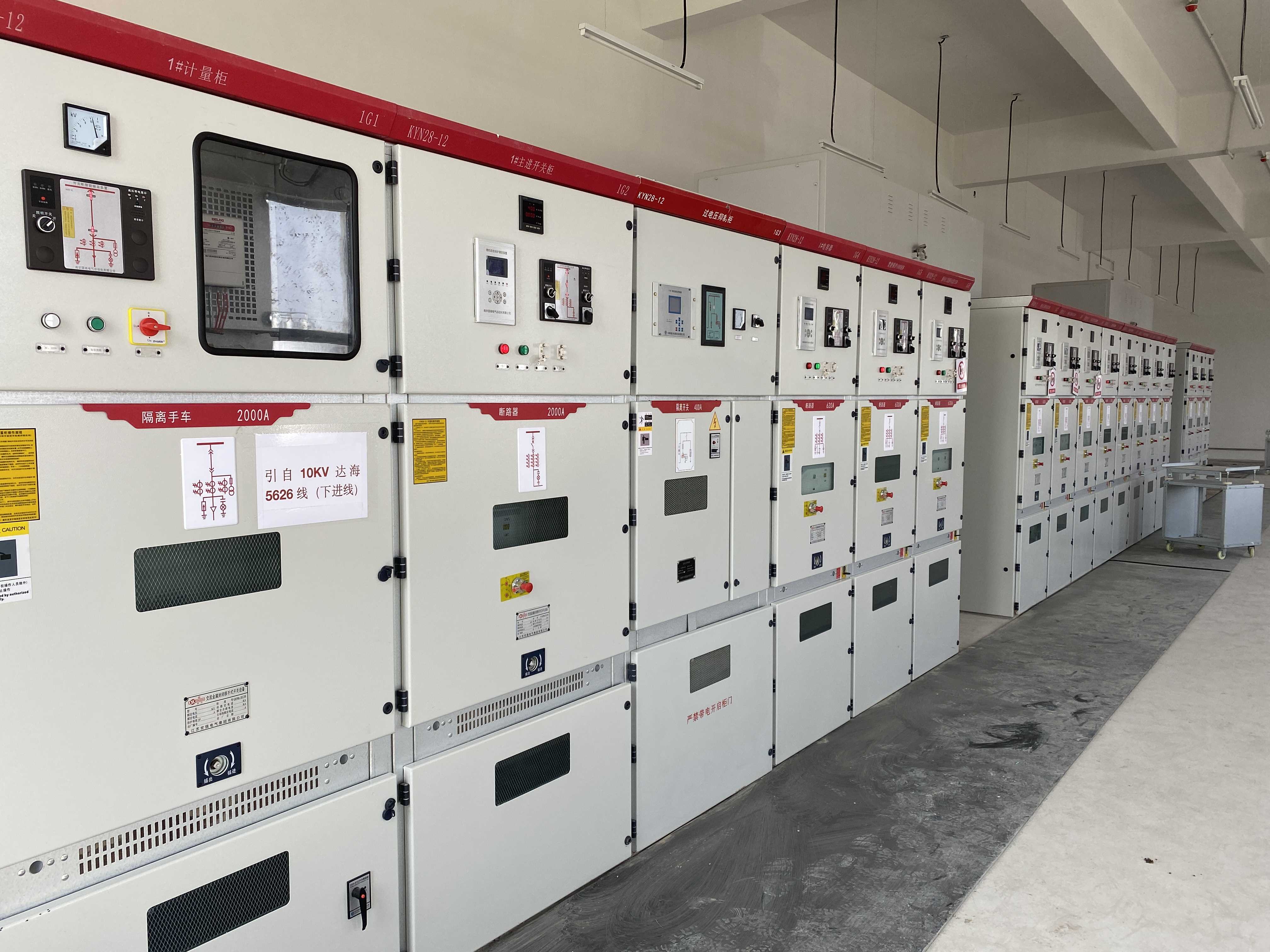

現場效果圖
GMS-800系統一般是在PentiumIV級以上的PC機上運行，也可運行于PentiumIII級PC機上。要求基本內存128M以上(建議配備256M)，操作系統為Microsoft Windows 2000。網卡選用10／100M自適應網卡。在對上述硬件的檢查完成之后便可著手布置其運行環境。
系統功能：
＞ 實時對實廠信息進行處理：顯示、保存、打印等；
＞ 在線顯示電網檢測系統的各項功能：遙測、遙信、電度、刀閘庫和工況情況等；
＞ 實時檢索虛廠的計算處理量：總價、電度、頻率等；
＞ 可以同時啟動多個畫面，并可以對每個畫面單獨進行操作；
＞ 各種圖表可以實時在線制作：接線圖、表格、曲線圖、餅圖等；
＞ 界面設計合理、使用方便。
GMP700

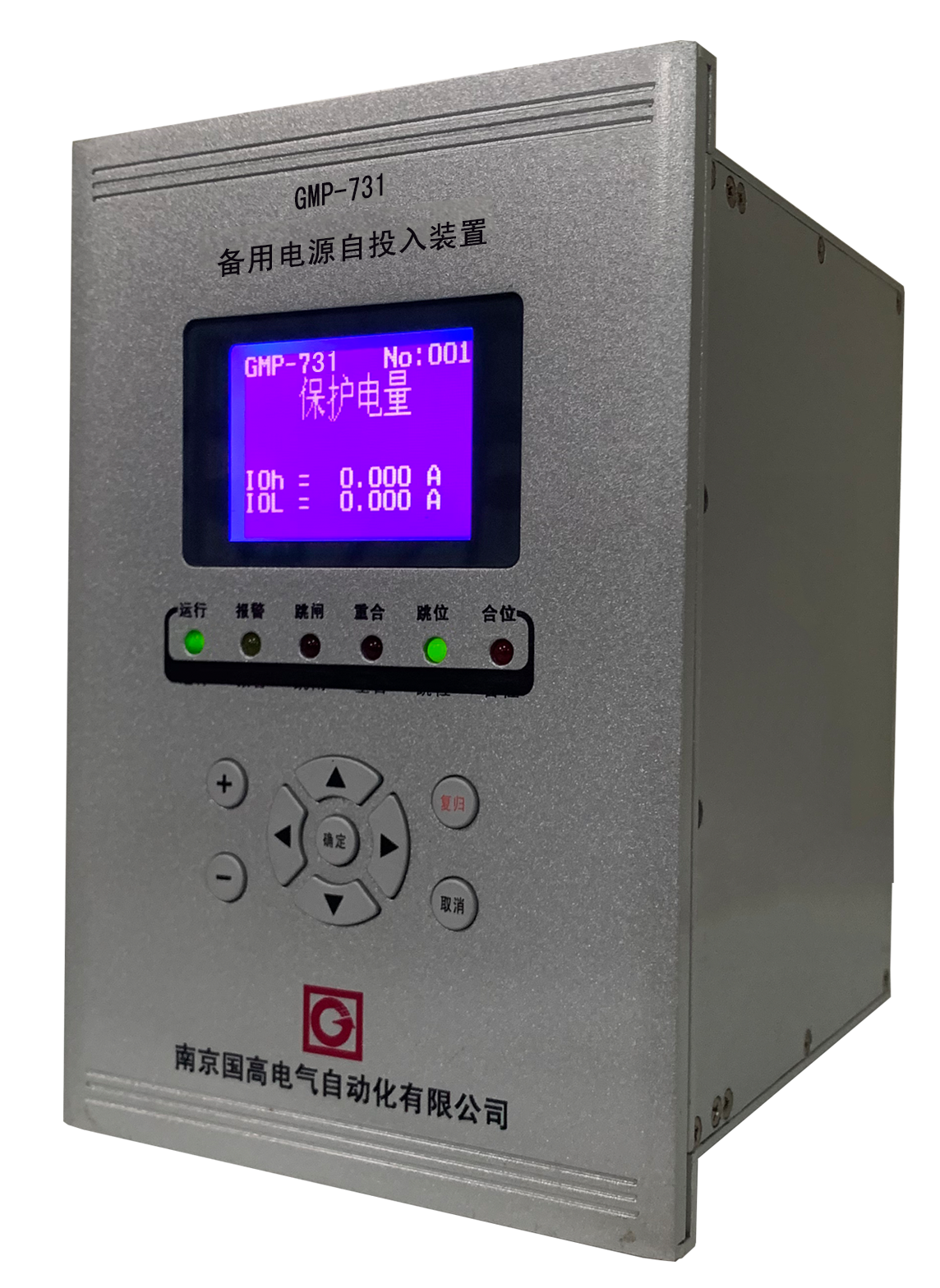

GMP-700 系列保護測控裝置采用先進的技術，精心的設計，使保護和測控既相對獨立又 相互融合，保護裝置工作不受測控和外部通信的影響，確保保護的安全性和可靠性。GMP-700 系列保護測控裝置不僅支持現場所需的保護、監視、控制功能，還支持綜合自動化所需的各種 高級應用功能，如故障信息、電量變送功能等，為企業電力系統的安全、穩定、經濟運行提供 了堅實的基礎。

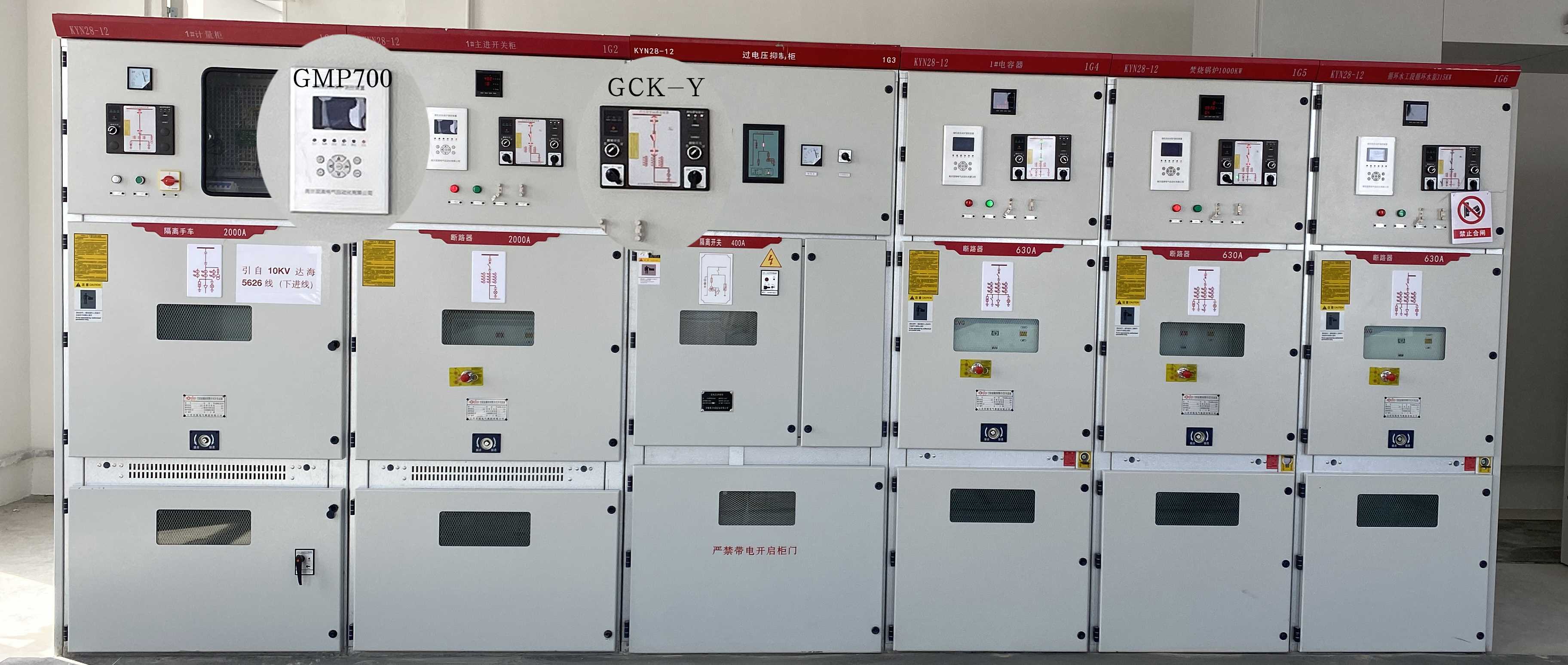

現場效果圖
＞ 裝置采用全封閉機箱，強弱電嚴格分開，取消傳統背板配線方式，同時在軟件設計上也 采取相應的抗干擾措施，裝置的抗干擾能力大大提高，對外的電磁輻射也滿足相關標準。
＞ 硬件資源豐富，開入量可達11 路，除操作回路和信號回路之外，專門用于可編程的開 出回路8路。
＞ 支持雙路可編程的自帶隔離柵的變送輸出功能，滿足工控場合需求。
＞ 操作回路交、直流配置靈活，可以適應各種操作機構。
＞ 保護功能配置齊全、動作快速、性能可靠。
＞ 具備完善的裝置測試功能，方便了現場的調試和檢測。
＞ 裝置具備軟件對時和硬件對時功能。硬件對時支持GPS 差分秒脈沖對時或者IRIG-B 碼 對時，裝置可自動識別對時方式。
＞ 完善的事件報告處理功能，可保存最新32次動作報告，最新32次S0E變位記錄報告，最 新32次用戶操作記錄報告。
＞ 保護功能和通信功能分別由獨立的CPU 來實現，網絡的狀況不影響保護的正常運行。良 好的人機界面、漢字顯示、中文報告顯示。
＞ 支持雙路獨立的485 口通信，MODBUS-RTU協議。
＞ 支持雙路獨立的以太網通信，MODBUS-TCP,103協議。
＞ 符合《DL/T 478 一2001 靜態繼電保護及安全自動裝置通用技術條件》 規程要求。
＞ 符合《B14285-93 繼電保護和安全自動裝置技術規程》規程要求。
