在很多重要場合，負載的用電可靠性十分重要。為了提高負載的用電可靠性，一般供電系統都采用雙電源供電，如雙路市電、一路市電加一路UPS。然而更加可靠的方法是采用雙 UPS供電，如很多廠礦企業計算機系統、綜合商業IDC機房、銀行的營業網點、電信、移動、 電力系統中很多重要負載等都采用這種供電方法。

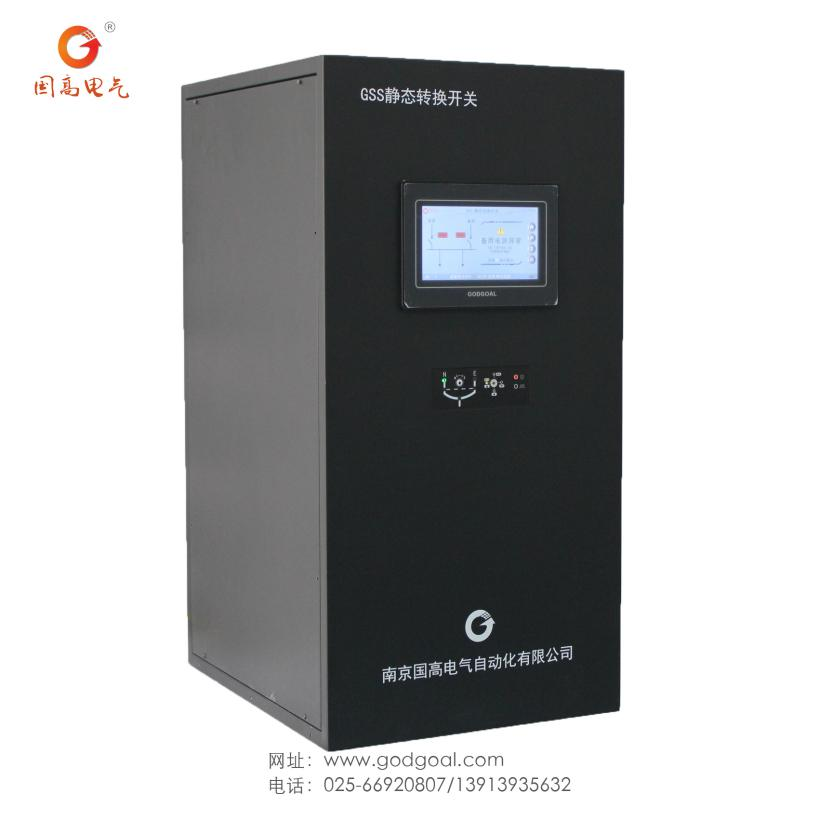

對于雙電源而言，如何安全、快速、有效地切換直接影響負載的用電可靠性，尤其是很多設備可接受的停電時間極其苛刻，現有的方法就是在負載側加裝ATS，STS雙電源開關，但是市面上要求停電時間不能超過10ms，有的甚至要求5ms，面對這種要求，普通的ATS等機械觸點是無法擔當此任的，對于輸入端電壓的過載能力，可靠性以及輸入過、欠壓，輸出過、欠壓，過溫、過載等保護功能是遠遠不夠的。南京國高電氣自動化有限公司綜合多年電力切的現場經驗打造出GSS系列靜態開關，該系列分為單相和三相系統。如下圖1
圖1
靜態轉換開關是一個雙路輸入的轉換開關，平時一路接通，另一路斷開，由一路交流輸入向負載供電。當供電一路電源故障時，GSS靜態轉換開關自動斷開原接通的一路，接通原斷開的另外一路，將負載不間斷地轉換到另一路電源上。
其電氣連接框圖。如下圖2
圖2
注：快速開關在本系列產品中，可能是可控硅、IGBT、特殊繼電器、特殊接觸器等滿足技術指標的執行單元，K1-K5為微型斷路器或塑殼斷路器。
國高電氣自主研發的靜態切換開關以雙電源快速切換的需求為出發點，同時在大量了解和分析客戶現場實際需求的基礎上，突出了產品的安全性、可靠性、智能化、便捷性等特點。
1.改變過去設計思路中只進行可控硅控制切換或者不考慮可控硅損壞時系統運行方式、用電源保障的立體思維構建系統，用較成熟的硬件搭配優化的控制軟件實現較高的技術指標。
2.失壓檢測采用軟件硬件結合，使得電壓的合格閾值和不合格閾值都能得到快速和精準的保障，與傳統的檢測手段相比，具有較大提升，系統造價成本低廉，非常適合工頻環境對交流信號的快速精準識別。
3.智能切換控制模塊，結合IGBT控制模塊對IGBT的導通控制，對輸入輸出的參數進行動態采集，硬件可靠，失效措施完整，軟件通過多種工作模型的架構，對系統狀態進行自動識別和控制，切換前識別，切換控制后閉環跟蹤，系統實時性好，穩定性高。
4.冗余的旁路控制技術，系統的可靠性往往體現在失效措施上，本開關具有強大的診斷功能，通過對回路的快速診斷，尤其是IGBT關不掉，或者合不上的時候，及時采用旁路系統進行系統可靠供電，大大提高系統的可靠性。
