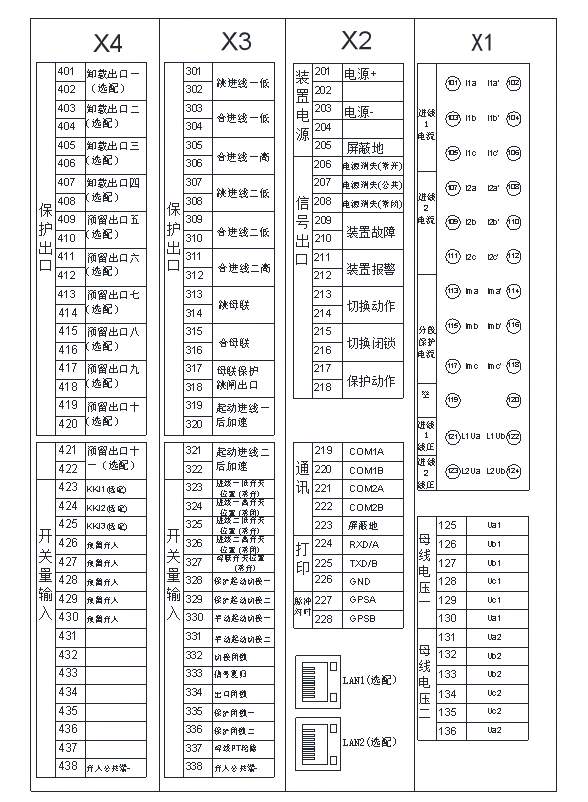

首先看一下背板接口分布，一共有四個區域，分別是X1,X2,X3和X4，X1是模擬量采樣板，負責采集進線和母線的電流、電壓信號。X2板包括裝置電源接口、信號輸出口、485通訊口、遠程打印接口和GPS時鐘。X3是遙信/出口板，包括開入量和開出量，X4是一塊擴展板，根據現場具體需求，可擴展多個開入量和開出量。
模擬量采集端口的定義：
根據配電系統接線不同，采集的模擬量也不同，如果是進線模式，也就是雙進線單母線結構，采集5路電壓量，6路電流量，分別是進線一A、B、C相電流（Ia1，Ib1，Ic1），進線二A、B、C相電流（Ia2，Ib2，Ic2），進線一電壓（U1)，進線二電壓（U2)，母線電壓（Uab，Ubc，Uca)。如果是母聯模式，也就是雙進線單母線分段結構，采集8路電壓量，9路電流量。分別是進線一A、B、C相電流（Ia1，Ib1，Ic1），進線二A、B、C相電流（Ia2，Ib2，Ic2），母聯A、B、C相電流，進線一電壓（U1)，進線二電壓（U2)，1段母線電壓（Uab1，Ubc1，Uca1)，2段母線電壓（Uab2，Ubc2，Uca2)。
主要的開入量端口的定義：
323-327接入進線和母聯斷路器輔助觸點，采集開關狀態，328-329接入上級主保護，實現保護起動。330-331接入手動起動指令。332接入裝置閉鎖指令。333接入裝置復歸指令，334接入出口閉鎖指令。335-336接入保護閉鎖指令，337接入母線PT檢修閉鎖指令。338為開入量公共端。
主要的開出量端口的定義：
301-316接入進線一、進線二和母聯開關分合閘指令，317-318接入母聯保護跳閘指令，319-322接入起動進線一、進線二后加速指令。206-210接入裝置故障指令。211-212接入告警信號，一般為后備電源失電或PT斷線。213-218接入裝置動作信號，包括切換動作、閉鎖動作、保護動作。
