在當今信息時代，學校已經成為培養未來人才的重要場所，學校的教學設備和信息技術設施已經成為教育教學的重要支持和工具。為了確保學校教學設備正常運行，保障教學順暢進行，連續供電就顯得尤為重要。

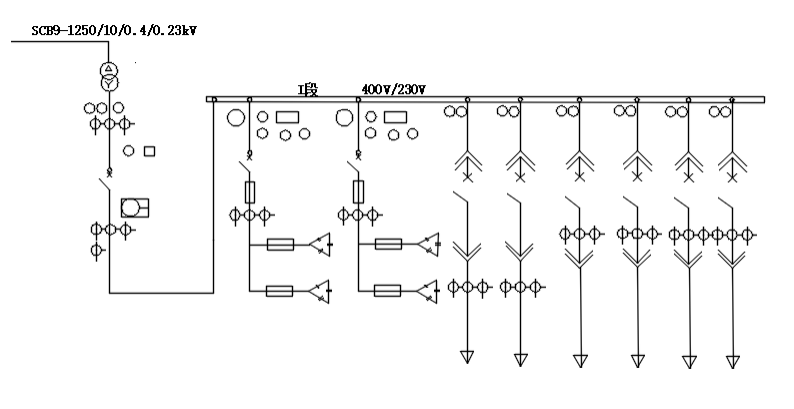

以XX國際學校為例，0.4kV配電系統為單電源進線結構，如下圖所示，上級10kV系統降變至0.4kV，一路電源接入，400V 母線帶載所有用電負荷，因此供電的連續性和可靠性無法得到有效保證，當單一供電線路出現故障時，容易造成敏感負荷設備的停機或跳閘。因此學校計劃增加1路備用電源，實現雙電源配電系統，同時配置GTS雙電源快切系統，當主電源出現異常時可以在20ms內高速切換到備用電源，保證敏感負載設備連續可靠工作，確保全校教學工作安全穩定的開展。
基于以上需求，切換方案要考慮到以下幾個方面：
1）如果把0.4kV配電室看做一個配電系統，晃電現象有可能是來自于區外上級，也有可能來自于區內，如果是來自于區外上級，可以通過快速切換方式實現，如果是來自區內，比如某條回路的短路造成的，這時，切換設備必須具有準確判斷功能，安全閉鎖，防止區內故障未隔離時，故障擴大化。
2）采用先分后合的動作順序，在發出合閘命令時，切換設備中的控制器需要對母線擾動模型分析準確，保證合閘時合閘兩側電壓的幅值、相位、頻率預判精準，無沖擊風險。
3）出現晃電現象時，經常會出現短時間內多次晃電，那么GTS雙電源快切系統完成一次切換后，系統閉鎖，需要手動復歸，待主電源恢復正常后，手動或自動恢復到主電源帶載狀態。

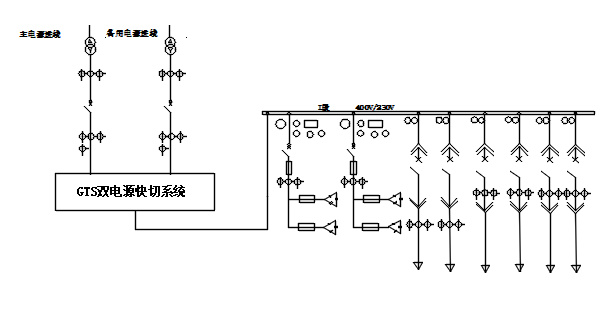

GTS雙電源快切系統安裝于0.4kV配電系統，安裝位置與系統示意圖如下：

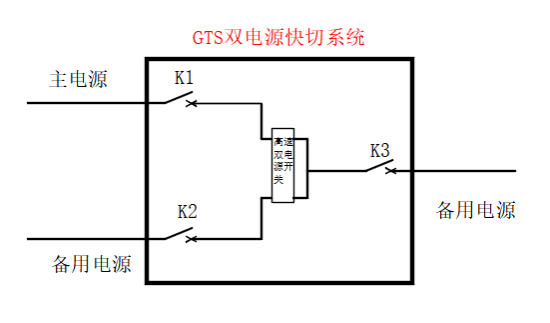

GTS雙電源快切系統功能單元如下圖所示：
兩路獨立的400V電源，工作中通過主、備電源的相互投切完成0.4kV配電系統的連續供電，實現敏感負荷設備不停機，無沖擊。
GTS雙電源快速切換開關具有快速切換、超級兼容、智能潮流判斷、現場編程、全生命周期檢測、智能遠程互聯等功能特色。
主要技術參數如下：
總的來說，GTS雙電源快速切換開關在學校連續供電中的應用，為學校提供了一種可靠的、高效的電力保障方案。通過引入這一技術設備，學?？梢蕴嵘╇娍煽啃?，確保教學設備不停機，為師生創造良好的學習環境，推動教育事業的發展。
